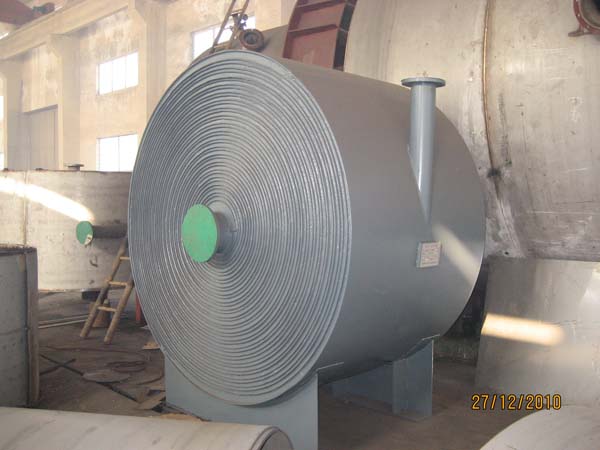

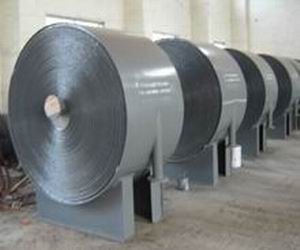

　　螺旋板式換熱器是一種高效換熱器設備,適用汽-汽、汽-液、液-液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按 結構形式可分為 不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋 板式換熱器。

　　螺旋板式換熱器通過多年實踐使用證明，確是一種高效換熱設備，它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業中應用。換熱器吸取當代國際 技術，經獨特的優化設計制造的液-液、汽-水熱交換器。產品結構工藝按瑞典“阿爾法拉代”公司標準，螺旋板端面采用折邊氬弧焊，“頂距柱”專用工藝為電容蓄電接觸器，提高了內在和外表的質量得到“寶鋼”認可，能取代進口。

　　不可拆式螺旋板換熱器是按-機部標準JB/TQ724-89不可拆式螺旋板式換熱器形式，基本參數與尺寸的規定而進行設計的，它具備制造簡單，成本低，體積小和傳熱性能好等優點，但也有它的不足之處，例如不能進行機械清洗，壞了不易檢修等，選用者應根據工程的實際情況選取具體的設備使之最為有效。

　　結構及性能

　　1、本設備適用于：液-液，氣-氣，氣-液對流傳熱可用于蒸汽冷凝和液體蒸發傳熱，化工，石油，醫藥，機械，電力，輕工和紡織等工業部門均可選用。

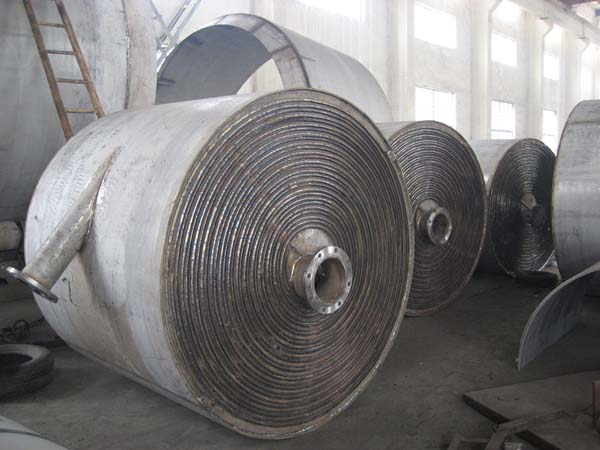

　　2、本設備由兩張鋼板卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱截止可進行全逆流流動，適用小溫差傳熱，便于回收低溫熱源并可準確地控制出口溫度。

　　3、在殼體上的接管是切向結構，局部阻力小，螺旋通道的曲率是均勻的，流體在設備內流動沒有大的換向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

　　4、螺旋通道的端面是焊接密封的，密封性能好，結構可靠。

　　5、不易檢修，尤其是內部板出現問題時極難修理，有些廠把設備兩端焊縫全部車掉，重新將板展平補焊后再卷制，這樣做消耗的工時太大，因選用螺旋板式換熱器防腐是十分重要的。

　　6、不能進行機械清洗，生產實踐證明，螺旋板換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因;一是因為它是單通道雜質在通道內的沉積一形成周轉的流還就會提高至把它沖掉，二事故因為螺旋通道內沒有死角，雜質容易被沖出。

　　7、因為螺旋通道內有定距柱支撐通道間距，甩以不得有纖維狀雜質(棉紗，草棍，樹葉等)進入換熱器內部。

　　8、嚴格控制冷卻水出口溫度在結垢溫度以下。

　　9、常用的清洗方法是用蒸汽吹凈或堿洗，蒸汽吹入要向接管，把雜質從設備內吹出，很多使用廠認為這是行之有效的方法。

　　可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器

　　結構原理與不可拆式換熱器基本相同，但其中通道可拆開清洗，兩端加封頭密封。特別適用有粘性、有沉淀液體的液與液交換，以及氣一液，蒸汽冷凝。由于可拆式換熱器需增添封頭、法蘭等部件，設備成本比不可拆式換熱器稍大。

　　基本參數

　　螺旋板式換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道隨的 工作壓力)試驗壓力為工作壓力的1.25倍。

　　螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235AF，不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。

　　允許工作溫度：碳素鋼的t=0～+350℃，不銹鋼酸鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過洽當的工藝計算，使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。

　　單臺設備不能滿足使用要求，可以多臺組合使用，但組合時必須符合下列規定：

　　并聯組合，串聯組合：設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

　　不銹耐酸鋼制PN0.6、1.6MPa不可拆式(Ⅰ型)螺旋板換熱器。

　　公稱換熱面積m2通道間距mm計算

　　換熱面積

　　m2流 速

　　1m/ces時

　　處理量m3/h接管公稱直徑型 號重量(kg)

　　I 6B型I 16B型

　　161.03.8940I 6,I 16B1-0.2/300-64450

　　262.13.8940I 6,I 16B2-0.2/400-67885

　　464.48.250I 6,I 16B4-0.4/400-6131135

　　104.517.380I 6,I 16B4-0.5/450-10129133

　　104.813.770I 6,I 16B4-0.4/500-10161205

　　867.38.2150I 6,I 16B8-0.4/500-6212215

　　107.8517.380I 6,I 16B8-0.5/550-10235273

　　107.320.9080I 6,I 16B8-0.6/500-10237275

　　10611.18.2150I 6,I 16B10-0.4/600-6295355

　　1011.517.380I 6,I 16B10-0.5/650-10315405

　　1011.220.9080I 6,I 16B10-0.6/600-10305395

　　15616.912.5470I 6,I 16B15-0.6/600-6415490

　　1014.7217.380I 6,I 16B15-0.5/760-10405575

　　1015.028.180I 6,I 16B15-0.8/600-10400570

　　1415.639.3100I 6,I 16B15-0.8/700-14505680

　　20621.78.2150I 6,I 16B20-0.4/800-6540710

　　1021.020.9080I 6,I 16B20-0.6/800-10555735

　　1420.939.30100I 6,I 16B20-0.8/800-14660830

　　251026.629.9080I 6,I 16B25-0.6/900-10610950

　　1426.939.20100I 6,I 16B25-0.8/900-147201060

　　301028.228.10100I 6,I 16B30-0.8/800-147501180

　　1432.239.20100I 6,I 16B30-0.8/1000-149801370

　　401045.435.30100I 6,I 16B40-1.0/900-1011301515

　　1440.219.4125I 6,I 16B40-1.0/1000-1412001630

　　501053.935.3100I 6,I 16B50-1.0/1000-1413601755

　　601061.0535.3100I 6,I 16B60-1.0/1100-1019202112

　　1460.0849.40125I 6,I 16B60-1.0/1200-1420002200

　　801081.8335.3100I 6,I 16B80-1.0/1200-1025602816

　　1480.949.40125I 6,I 16B80-1.0/1400-1426671934

　　10010101.935.3100I 6,I 16B100-1.0/1300-1032003520

　　14100.0649.40125I 6,I 16B100-1.0/1500-1433333666

　　12010115.535.3100I 6,I 16B120-1.0/1500-1038704257

　　14119.049.40125I 6,I 16B120-1.0/1700-1440204422

　　13014128.8049.4125I 6,I 16B130-1.0/1750-1442414665

　　18129.0963.5150I 6,I 16B130-1.0/1967-1844624908

　　15014148.149.4125I 6,I 16B150-1.0/1890-1447025172

　　18148.263.5150I 6,I 16B150-1.0/2010-1849625458

　　公稱換熱面積m2通道間距mm計算換熱面積 m2流 速

　　1m/ces時

　　處理量

　　m3/h接管公稱直徑型 號重量(kg)

　　I 6T型I 16T型

　　666.58.250I 6, I 16T6-0.4/500-6230280

　　105.813.770I 6, I 16T6-0.4/600-10285350

　　868.78.250I 6, I 16T8-0.4/600-6370430

　　107.717.380I 6, I 16T8-0.5/660-10395454

　　108.713.770I 6, I 16T8-0.4/700-10405465

　　1069.912.570I 6, I 16T10-0.6/500-6335395

　　109.217.3080I 6, I 16T10-0.5/660-10472543

　　108.820.980I 6, I 16T10-0.6/600-10410495

　　15612.58.250I 6, I 16T15-0.4/700-6510580

　　1014.6417.3080I 6, I 16T15-0.5/800-10679781

　　1013.320.980I 6, I 16T15-0.6/700-10575680

　　1413.829.2100I 6, I 16T15-0.6/800-14640755

　　20619.012.570I 6, I 16T20-0.6/700-6730845

　　1018.328.180I 6, I 16T20-0.8/800-10735870

　　1418.539.3100I 6, I 16T20-0.8-800-14810960

　　251023.128.1100I 6, I 16T25-0.8/800-109351120

　　1423.349.4125I 6, I 16T25-1.0/800-1410001165

　　301029.035.3100I 6, I 16T30-1.0/800-1011901470

　　1428.159.4125I 6, I 16T30-1.2/800-1411701425

　　401040.920.980I 6, I 16T40-0.6/1200-1017251885

　　1442.339.3100I 6, I 16T40-0.8/1200-1418452110

　　1844.963.5150I 6, I 16T40-1.0/1200-1820752405

　　501046.235.5100I 6, I 16T50-1.0/1000-1018002085

　　1453.249.4125I 6, I 16T50-1.0/1200-1424902595

　　1854.076.3150I 6, I 16T50-1.2/1200-1824352820

　　601056.820.980I 6, I 16T60-0.6/1400-1023302635

　　1460.739.3100I 6, I 16T60-0.8/1400-1425952850

　　1859.663.5150I 6, I 16T60-1.0/1400-1827303150

　　801076.428.1100I 6, I 16T80-0.8/1400-1029704060

　　1478.639.3100I 6, I 16T80-0.8/1600-1431203605

　　1882.063.5150I 6, I 16T80-1.0/1600-1835804205

　　10010101.428.1100I 6, I 16T100-0.8/1600-1039054330

　　1498.849.4125I 6, I 16T100-1.0/1600-1440404585

　　1898.876.3150I 6, I 16T100-1.2/1600-1842004930

　　12010115.542.5125I 6, I 16T120-1.2/1400-1043504980

　　14119.059.4125I 6, I 16T120-1.2/1600-1447705440

　　15014149.1559.4125I 6, I 16T150-1.2/1800-1464317396

　　18149.8676.3150I 6, I 16T150-1.2/2000-1866437639

　　20147.683.81150I 6, I 16T150-1.2/2050-2067697784
